SWC-390BF标准伸缩法兰型重型万向联轴器
- 咨询热线：15371084710
-
-
产品详情
-
联系我们

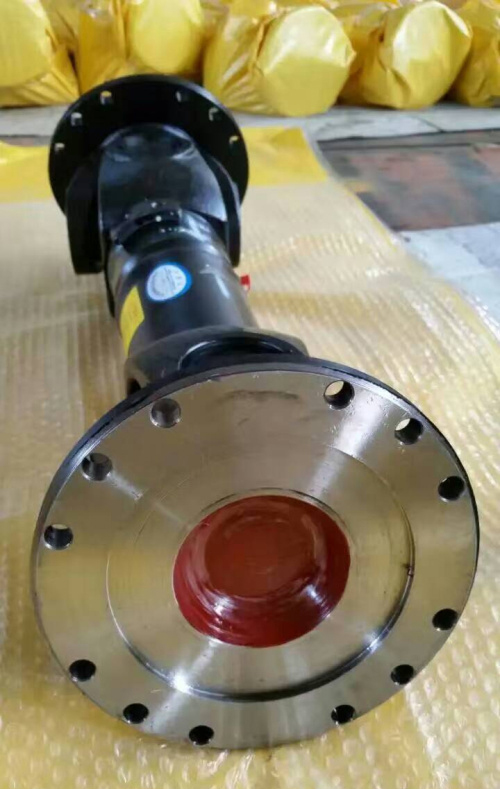

SWC-390BF标准伸缩法兰型重型万向联轴器
|
联轴器种类：万向联轴器
|
联轴器型号：恒信彩SWC-BFF标准伸缩法兰型万向联轴器
|
联轴器标准：（JB/T 5513-2006）
|
联轴器转矩范围：800-3500000N.M
|
恒信彩
恒信彩
恒信彩
产品简介
恒信彩
----------------------------------------------------------------------
SWC系列十字轴式万向联轴器（JB/T 5513-2006）
SWC十字轴式万向联轴器在起重方面应用广泛，我们知道起重设备要承受很大的重力，对于联轴器的承载能力要求比较高，还要选择强度比较高的材料，十字联轴器的应用保证了传动装置的稳定性，从而保证了起重工作的顺利进行。
在交通运输方面的应用，现在很多车辆上都使用这种联轴器，因为传动系统对于车子运行的影响非常大，作为一个重要的传动部件，十字轴式万向联轴器的作用也不可替代，尤其是十字轴式万向联轴器的种类也细化，人们可以根据具体的使用情况来选型。
在机械方面的应用，比如造纸机械或其他重机行业，机器要保持长期、持续的运转，工作量很大，要求传动系统保持稳定性、持久性，而且，长期工作，对于零部件的磨损也比较大，要选择一种结构科学合理、耐磨性好，稳定性好的联轴器，十字轴式联轴器发挥重要作用。
所以，SWC万向联轴器在很多行业中都发挥了重要的作用，而且，十字轴式万向联轴器厂家也注重技术创新，使之技术水平不断提高，让人们使用更加放心了。
|
BF型 |
DH型 |
CH型 |
WH型 |
WF型 |
WD型 |
|
BH型 |
|
| 型号 | 回转直径 D | 公称转矩 Tn KN.m | 疲劳转矩 Tn KN.m | 轴线折角 < | 尺寸 mm | ||||||||
| D1 | D2 | D3 | Lm | n-d | K | t | b | g | |||||
| SWC100 | 100 | 1.6 | 0.8 | 25o | 84 | 57 | 60 | 55 | 6-9 | 7 | 2.5 | - | - |
| SWC120 | 120 | 4.5 | 2.25 | 25o | 102 | 75 | 70 | 65 | 8-11 | 8 | 2.5 | - | - |
| SWC150 | 150 | 10 | 5 | 25o | 130 | 90 | 89 | 80 | 8-13 | 10 | 3.0 | - | - |
| SWC180 | 180 | 20 | 10 | 25o | 155 | 105 | 114 | 110 | 8-17 | 17 | 5.0 | - | - |
| SWC200 | 200 | 36 | 18 | 15o | 173 | 120 | 140 | 115 | 8-17 | 20 | 5 | 28 | 8.0 |
| SWC225 | 225 | 50 | 25 | 15o | 196 | 135 | 152 | 120 | 8-17 | 20 | 5.0 | 32 | 9.0 |
| SWC250 | 250 | 71 | 35.5 | 15o | 218 | 150 | 168 | 140 | 8-19 | 25 | 6.0 | 40 | 12.5 |
| SWC285 | 285 | 100 | 50 | 15o | 245 | 170 | 184 | 160 | 8-21 | 27 | 7.0 | 40 | 15.0 |
| SWC315 | 315 | 140 | 70 | 15o | 280 | 185 | 219 | 180 | 10-23 | 32 | 8.0 | 40 | 15.0 |
| SWC350 | 350 | 200 | 100 | 15o | 310 | 210 | 267 | 194 | 10-23 | 35 | 8.0 | 50 | 16.0 |
| SWC390 | 390 | 280 | 140 | 15o | 345 | 235 | 267 | 215 | 10-25 | 40 | 8.0 | 70 | 18.0 |
| SWC440 | 440 | 400 | 200 | 15o | 390 | 255 | 325 | 260 | 16-28 | 42 | 10.0 | 80 | 20.0 |
| SWC490 | 490 | 560 | 280 | 15o | 435 | 275 | 325 | 270 | 16-31 | 47 | 12.0 | 90 | 22.5 |
| SWC550 | 550 | 800 | 400 | 15o | 492 | 320 | 426 | 305 | 16-31 | 50 | 12.0 | 100 | 22.5 |
| SWC620 | 620 | 1120 | 560 | 15o | 555 | 380 | 426 | 340 | 10-38 | 55 | 12.0 | 100 | 25 |
| 型式 | 回转直径 | 100 | 120 | 150 | 180 | 200 | 225 | 250 | 285 | 315 | 350 | 390 | 440 | 490 | 550 | 620 |
| BH型 | Lmin | 390 | 485 | 590 | 810 | 850 | 920 | 1035 | 1190 | 1315 | 1410 | 1590 | 1875 | 1985 | 2300 | 2500 |
| 重量 (kg) | 7 | 12 | 26 | 75 | 105 | 130 | 180 | 273 | 389 | 601 | 758 | 1210 | 1602 | 2503 | 3200 | |
| 伸缩量Ls | 55 | 80 | 80 | 100 | 100 | 140 | 140 | 140 | 140 | 150 | 170 | 190 | 190 | 240 | 240 | |
| BF型 | Lmin | - | - | - | 810 | 850 | 920 | 1035 | 1190 | 1315 | 1410 | 1590 | 1875 | 1985 | 2300 | 2500 |
| 重量 (kg) | - | - | - | 90 | 120 | 148 | 210 | 315 | 440 | 662 | 857 | 1380 | 1731 | 2667 | 3367 | |
| 伸缩量Ls | - | - | - | 100 | 100 | 140 | 140 | 140 | 140 | 150 | 170 | 190 | 190 | 240 | 240 | |
| DH型 | Lmin | - | - | - | 550 | 580 | 640 | 735 | 880 | 980 | 1070 | 1200 | - | - | - | - |
| 重量 (kg) | - | - | - | 62 | 84 | 102 | 148 | 240 | 350 | 500 | 655 | - | - | - | - | |
| 伸缩量Ls | - | - | - | 40 | 60 | 70 | 70 | 80 | 90 | 90 | 90 | - | - | - | - | |
| CH型 | Lmin | - | - | - | 1425 | 1450 | 1500 | 1615 | 1875 | 2000 | 2115 | 2245 | 2510 | 2620 | 3085 | - |
| 重量 (kg) | - | - | - | 114 | 163 | 192 | 250 | 375 | 544 | 853 | 1000 | 1620 | 1860 | 3150 | - | |
| 伸缩量Ls | - | - | - | 700 | 700 | 700 | 700 | 800 | 800 | 800 | 800 | 800 | 800 | 1000 | - | |
| WH型 | Lmin | 243 | 307 | 350 | 480 | 500 | 520 | 620 | 720 | 805 | 875 | 955 | 1155 | 1205 | 1355 | - |
| 重量 (kg) | 5 | 8.5 | 20 | 52 | 67 | 85 | 144 | 215 | 302 | 415 | 566 | 870 | 1140 | 1526 | - | |
| WF型 | Lmin | - | - | - | 560 | 580 | 610 | 715 | 810 | 915 | 980 | 1100 | 1290 | 1360 | 1510 | 1690 |
| 重量 (kg) | - | - | - | 68 | 88 | 104 | 150 | 240 | 332 | 452 | 668 | 980 | 1274 | 1763 | 2442 | |
| WD型 | Lmin | - | - | - | 440 | 460 | 480 | 560 | 640 | 720 | 776 | 860 | 1040 | 1080 | 1220 | 1360 |
| 重量 (kg) | - | - | - | 60 | 75 | 90 | 140 | 201 | 291 | 395 | 554 | 854 | 1156 | 1624 | 2220 | |
| 每增加100的增重 | 0.35 | 0.55 | 0.85 | 2.8 | 3.9 | 4.9 | 5.3 | 6.3 | 8 | 15 | 15 | 21.7 | 21.7 | 34 |
34 |
|
产品价格
----------------------------------------------------------------------
我司承诺：所有产品均严格按照国标质量生产，在保证SWC-390BF标准伸缩法兰型重型万向联轴器品质的同时宝亮机械能给客户更大的优惠，质量上我司不会参假降配自损口碑，价格上不是市场最低价，但是会让您体会到经济实惠!公司对SWC-390BF标准伸缩法兰型重型万向联轴器有优惠政策，且备有大量的库存现货，也可以根据客户图纸定做加工，长期合作客户及批量购买的客户优惠力度更大，详细的优惠信息及优惠力度，请联系我司业务人员，24小时服务电话：15371084710，获取精准合理的SWC-390BF标准伸缩法兰型重型万向联轴器价格。
424415641
订购：SWC-390BF标准伸缩法兰型重型万向联轴器
