JS蛇形弹簧联轴器行业标准《JB/T8869-2000》

　　蛇簧联轴器型号：

　　JS型蛇形弹簧联轴器

　　JSB型蛇形弹簧联轴器

　　JSS型蛇形弹簧联轴器

　　JSD型蛇形弹簧联轴器

　　JSJ型蛇形弹簧联轴器

　　JSG型蛇形弹簧联轴器

　　JSZ型蛇形弹簧联轴器

　　JSP型蛇形弹簧联轴器

　　JSA型蛇形弹簧联轴器

　　蛇形弹簧联轴器属于金属弹性联轴器，靠蛇形弹簧片来传递扭矩。其减振性好，使用寿命长，载荷变动量大，起动安全;传动效率高，运行可靠;噪声低，润滑好;结构简单，装拆方便，允许有较大的安装偏差。实际适用领域比较广泛，主要特点如下：

　　1、减振性好，使用寿命长　　联轴器以蛇形弹簧片轴向嵌入两半36%以上。梯形截面的蛇形弹簧片采用优质弹簧钢，经严格的热处理，并特殊加工而成，具有良好的机械性能，从而使联轴器的使用寿命远比非金属弹性元件联轴器(如弹性柱销联轴器，梅花联轴器)大为增长。

　　2、承受变动载荷范围大，起动安全　　两个半联轴器与簧片接触的齿面是弧形的，当传递扭矩增大时，弹簧片将沿齿弧面变形，使两个半联轴器作用在簧片上的力点靠近。簧片与齿面的接触点即力矩的变化，是随着传递扭矩的大小而变化的，它的传动特性是变刚度的。因而它具有比一般弹性联轴器能承受更大的载荷变动量。传动力使簧片沿齿弧变形时所产生的缓冲作用，尤其在机器起动时或强力冲击载荷时，于一定程度上有保护配套机件的安全性。

　　3、 传动效率高，运行可靠　联轴器的传动效率，经测定达99.47%，其短时超载能力为额定扭矩的两倍，运行安全可靠。

　　4、 噪声低，润滑好　铝合金罩壳以保护弹簧避免运转时向外甩出，且壳体内储满黄油，不仅使润滑良好，而且使簧片啮合时的噪声被黄油阻尼吸收而消除。

　　5、 结构简单，装拆方便　整机零件少，体积小，重量轻，被设计成梯形截面的弹簧片与梯形齿槽的吻合尤为方便，紧密，从而使装拆，维护比一般联轴器简便。

　　6、 允许有较大的安装偏差　由于弹簧片与齿弧面是点接触的，所以使联轴器能获得较大的挠性。它能被安装在同时有径向，角向，轴向的偏差情况下正常工作。

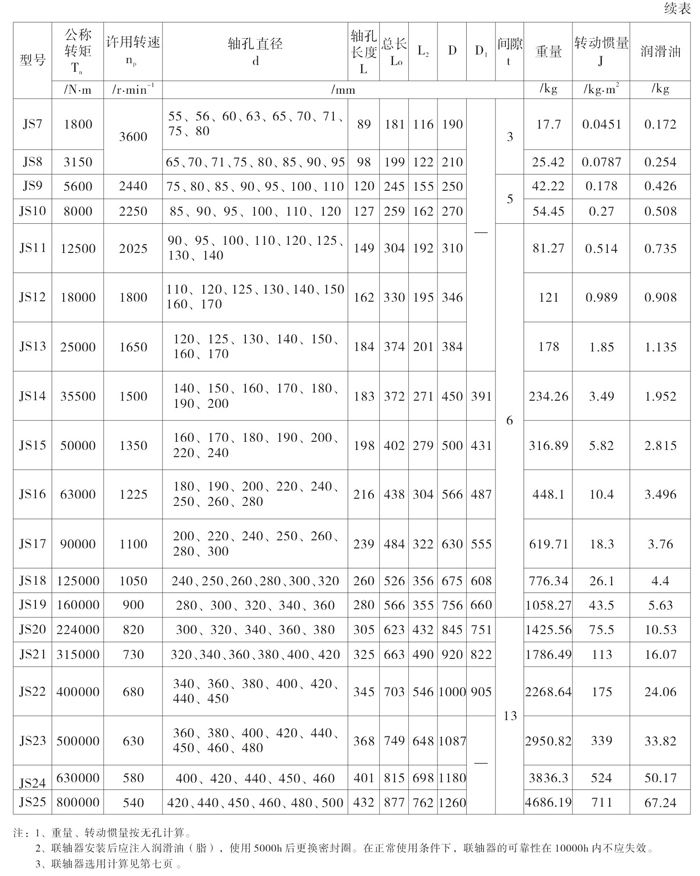

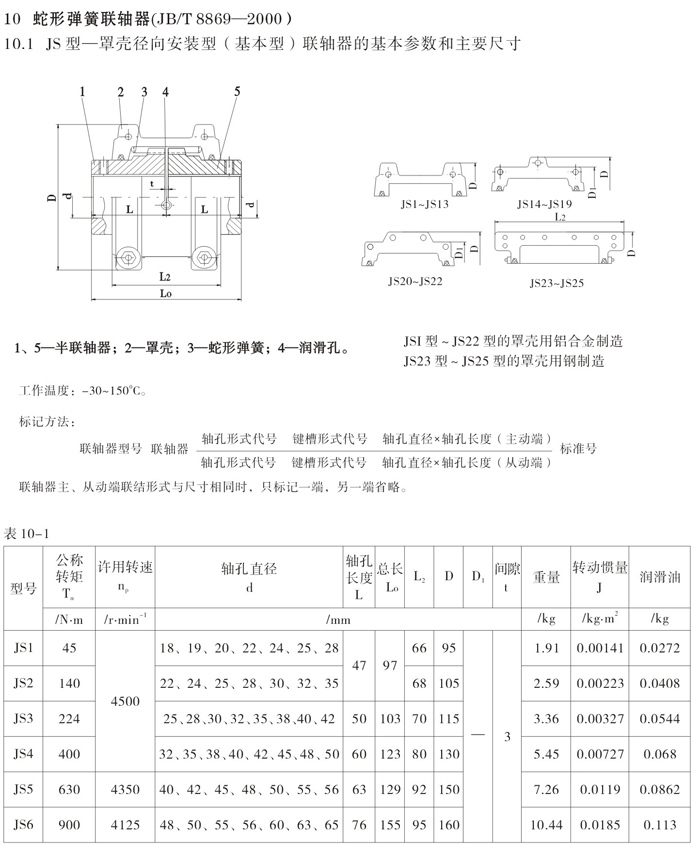

JS蛇簧联轴器尺寸图纸

附：
