产品简介

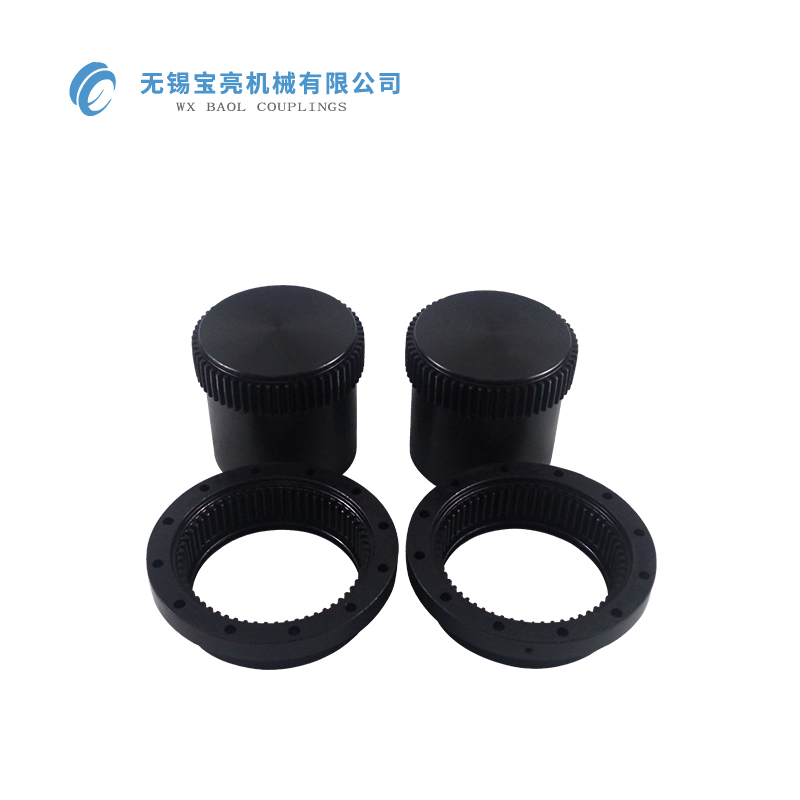

　　齿式联轴器属于可移式刚性联轴器，是依靠内外轮齿啮合来传递转矩，具有结构紧凑、承载能力大、使用速度范围广等特点。按齿形的不同，可分成四种形式，直齿齿式联轴器、鼓形齿式联轴器、特殊鼓齿式联轴器和尼龙联轴器。现国内外均采用鼓形齿式联轴器，最常见的型号是GIICL鼓形齿式联轴器，在冶金、矿山、起重运输、石油和船舶等各类机械行业使用最为广泛。

　　产品特点

　　鼓形齿式联轴器主要适用于冶金机械(破碎机，轧钢机)，重型机械等。高精度的鼓形齿式联轴器制造是要在材料及热处理工艺跟进的同时，还要对鼓形齿的齿面进行热处理(高频处理)后的精细加工(齿面磨削)，这一方面是大多联轴器厂家所忽略的，另一方面这样的工艺也是增加了联轴器用户的使用成本。

　　鼓形齿式联轴器参数尺寸表

　　其他齿式联轴器参数表：NL尼龙齿式联轴器 NGCL制动轮鼓形齿式联轴器 WGP带制动盘鼓形齿式联轴器

　　齿式联轴器标记示例

　　例：GIICL8鼓形齿式联轴器

　　主动端：Y型孔，B型键槽 d1=90mm,L1=212mm

　　从动端：Y型孔，A型键槽 d2=95mm ，L1=212mm

　　GIICL8联轴器 YB 90×212/YA 95×212 JB/T8854.2-2001

　　联轴器选定

　　初步选定联轴器的联接尺寸必须符合主、从动端轴孔和轴伸的要求, 否则还要调整联轴器规格, 以满足两端轴孔和轴伸的需要。主、从动端轴孔直径不相同是普遍现象。这是由于工作机械轴径是按纯扭计算,而电动机的轴径是按扭矩和弯矩计算,因此在相同扭矩时,电机端轴径一般都大于工作机端轴径。在扭矩、转速相同,或允许的条件下,主,从动端轴径不相同时,应按大轴径选择。

　　在新设计的传动轴系中应采用GB3852中规定的轴孔型式:

　　Y型一一长圆柱形轴孔:

　　J型一一有沉孔的短圆柱形轴孔

　　J,型一一无沉孔的短圆柱形轴孔;

　　Z型一一有沉孔的圆锥形轴孔;

　　Z1型一一无沉孔的圆锥形轴孔。

　　为减少品种,提高通用性和互换性水平,推荐采用Y型轴孔。

　　联轴器安装

　　联轴器的轮毂装配合格后,便进行两轴的轴对中工作,轴对中符合要求后,就着手联轴器的其它装配工作。

　　联轴器装配前先把零部件清洗干净,清洗后的零部件,需把沾在上面的洗油(汽油、煤油或柴油)揩干。 在短时间内准备运行的联轴器,揩干后可在零部件表面涂些透平油或机油,防止生锈。 对于需要过较长时间才投用的联轴器,应涂以防镑油保养。

　　齿式联轴器价格

　　我司承诺：所有产品均严格按照国标质量生产，在保证齿式联轴器品质的同时宝亮机械能给客户更大的优惠，质量上我司不会参假降配自损口碑，价格上不是市场最低价，但是会让您体会到经济实惠!公司对部分联轴器有优惠政策，且备有大量的库存现货，也可以根据客户图纸定做加工，长期合作客户及批量购买的客户优惠力度更大，详细的优惠信息及优惠力度，请联系我司业务人员，24小时服务电话：15371084710，获取精准合理齿式联轴器价格。

　　联轴器厂家介绍

　　无锡宝亮联轴器地处江苏无锡，已具备年产量100000套的生产能力制造和成套能力.产品技术水平居国内先锋地位，部分产品达到国外同类产品先进水平。本公司专业生产：SWC-I65A传动轴，MT12三爪联轴器，JM10膜片连轴器，WGP7制动盘鼓形齿式联轴器，kc8018链轮联轴器，JS122蛇形联轴器，zl12弹性柱销齿式联轴器。长期配套在：旋转粉碎机，拉线机，汽轮机，造纸机，瓶装罐装机械。本公司积累了丰富的加工经验和工艺技术，形成了新的技术优势，本公司还可根据用户的产品需求，设计生产相应非标产品。宝亮机械热忱欢迎您到美丽的太湖之滨——无锡来做客。我们真诚希望和社会各界朋友合作，我们的全心全意只为您十分满意。

　　联轴器应用

　　齿式联轴器已经标准系列化，在起重、冶金、矿山、起重运输、石油和船舶等各类机械行业中发挥着很好的作用，比如绕线机，压光机，输送辊道，电机厂。

　　非金属弹性元件弹性联轴器

　　非金属弹性元件一般用橡胶、尼龙、,皮革等制成,均为变刚度的。橡胶制弹性元件的特点是弹性模量变化范围大,容易得到不同的刚度,内摩擦大,重量轻,单位体积材料储存的变形能大,阻尼性能好,不需润滑。但橡胶强度低,易蠕变,耐油耐热性差,故联轴器发生剧烈振动时要注意温升。橡胶弹性元件承受变载荷时,宜预紧,避免反向应力。 尼龙制的弹性元件强度比较好,比橡胶耐磨,弹性模量也比橡胶大得多,使用温度范围为-20~+70C。

　　弹性联轴器依靠弹性元件传递扭矩,而弹性元件的承载能力是有限的,因此这类联轴器大多用于中小功率的机泵。由于弹性元件用材不同,设置方法多种多样,故弹性联轴器的结构类型很多。并且在使用中还在不断地得到改进和发展。
