产品简介

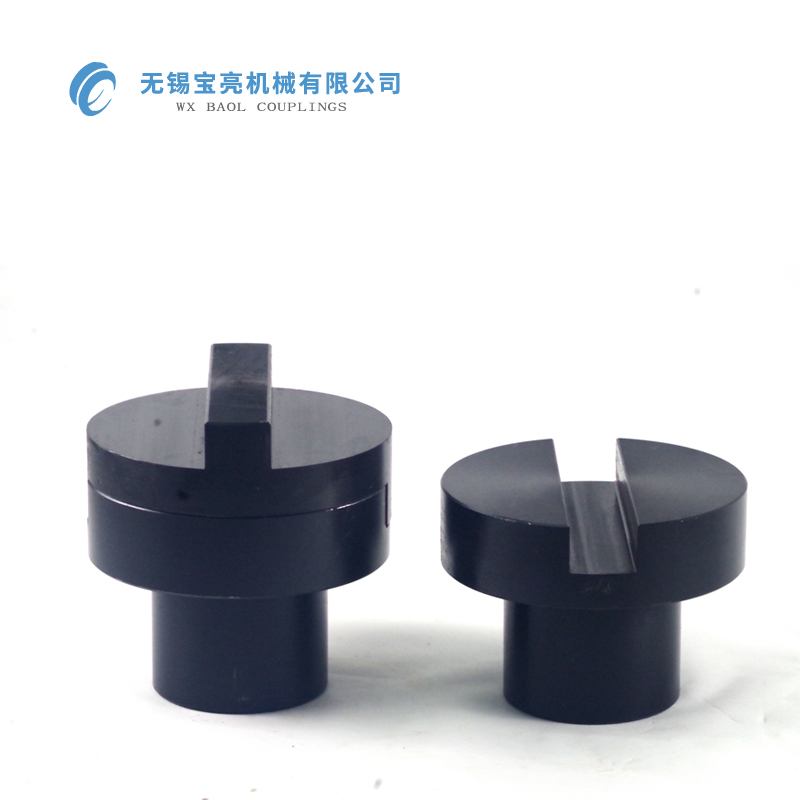

　　SL型十字滑块联轴器又名金属滑块联轴器，其滑块呈圆环形，用钢或耐磨合金制成，适用于转速较低，传递转矩较大的传动。SL型十字滑块联轴器由两个在端面上开有凹槽的半联轴器和一个两面带有凸牙的中间盘组成。因凸牙可在凹槽中滑动,故可补偿安装及运转时两轴间的相对位移。

　　这种联轴器零件的材料可用45钢,工作表面需要进行热处理,以提高其硬度;要求较低时也可用Q275钢,不进行热处理。为了减少摩擦及磨损,使用时应从中间盘的油孔中注油进行润滑。 因为半联轴器与中间盘组成移动副,不能发生相对转动,故主动轴与从动轴的角速度应相等。但在两轴间有相对位移的情况下工作时,中间盘就会产生很大的离心力,从而增大动载荷及磨损。因此选用时应注意其工作转速不得大于规定值。 这种联轴器一般用于转速n<250r/min,轴的刚度较大,且无剧烈冲击处。

　　产品特点

　　滑块联轴器承载能力大，在高速下工作可靠，与其他形式的联轴器相比，传递扭矩相同时，外形尺寸小。允许两轴有较大的综合位移，易于安装。由于存在这些优点，故滑块联轴器广泛用于重型机械、高功率高转速的机械中。但这种联轴器制造困难，成本比较高，不能缓冲减振，对于起动频繁，经常正、反转动，而且要求传递运动非常准确的机泵，不宜采用。

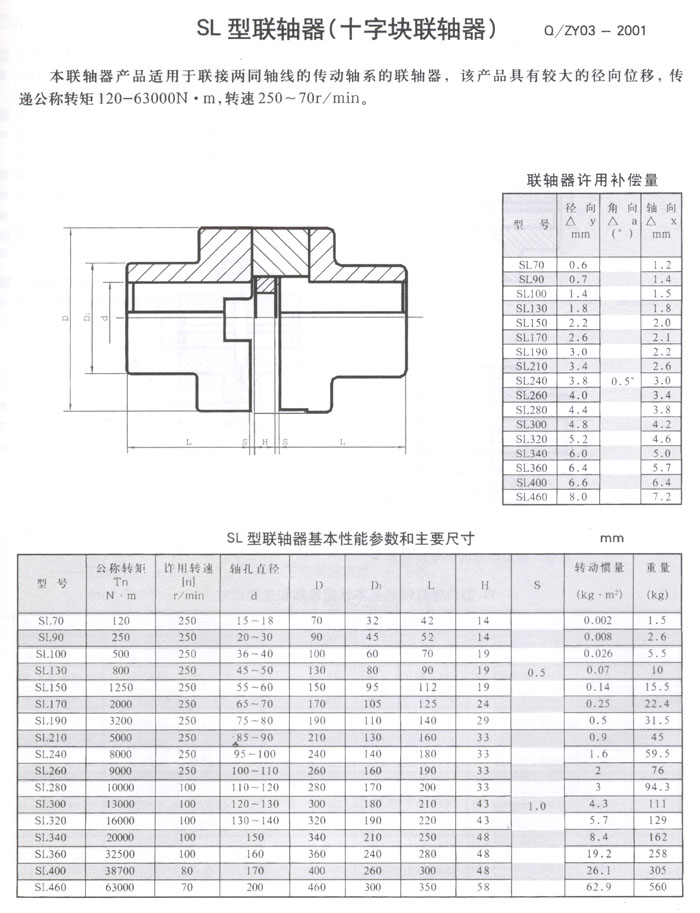

　　sl300滑块联轴器技术参数表

　　标记示例

　　例：SL210十字滑块联轴器

　　主动端：Y型孔，A型键槽 d1=90mm,L1=160mm

　　从动端：J型孔，B1型键槽 d2=80mm ，L1=140mm

　　SL210 YA 90×160/JB1 80×140 (Q/JL03-2001)

　　联轴器选型前的3点考虑

　　1,原动机和工作联轴器的联轴器械特性.原动机的类型不同,其输出功率和转速,有的是平稳,有的冲击甚至强烈冲击或振动.这将直接影响联轴器类型的选择,是选型的首要依据之一.对于载荷为平稳的,研讨行业发展形势,则可选刚弹性柱销联轴器,否则宜选用弹弹性柱销联轴器,TL型弹性套柱销联轴器。

　　2,联轴器联接的轴系及其运转情况.对于联接轴系的质量大,转动惯量大,而又经常起动,变速或反转的,则应考虑选用能承受较大瞬时过载,并能缓冲吸振的弹弹性柱销联轴器。

　　3,工作联轴器转速高低,对于需高速运转的两轴联接,应考虑选择联轴器的结构具有高平衡精度特性,以消除离心力而产生的振动和躁声,增加相关鼓形齿式联轴器的磨损和发热。

　　联轴器安装方法

　　联轴器的轮毂与轴是过盈配合的,因此必须膨胀轮毂,才能把轮毂套装到轴上, 从而得到所要求的过盈配合。 常用的装配法有压入法、 温差法及液压膨胀法等。 温差法一般用加热车毂的办法,也有用冷却剂冷却主轴,以形成装配间隙,实际上冷却法很少使用。通常使用液压膨胀法和热膨胀法。

　　热膨胀法是将联轴器的轮毂浸在高闪点的传热油中,也可用烘炉热气或蒸汽加热, 使轮毂达到给定的温度, 获得所需的膨胀量。这个膨胀量应为装配要求的过盈值与实际装配所需间隙之和。

　　装配间隙是必须的,这样轮毂与轴锥的配合表面不致擦伤,这也是热膨胀法装配后的承载能力比压入法高的原因。 热膨胀法用于圆柱面过盈联接的场合比较多。

　　sl300滑块联轴器价格

　　我司承诺：所有产品均严格按照国标质量生产，在保证sl300滑块联轴器品质的同时宝亮机械能给客户更大的优惠，质量上我司不会参假降配自损口碑，价格上不是市场最低价，但是会让您体会到经济实惠!公司对部分联轴器有优惠政策，且备有大量的库存现货，也可以根据客户图纸定做加工，长期合作客户及批量购买的客户优惠力度更大，详细的优惠信息及优惠力度，请联系我司业务人员，24小时服务电话：15371084710，获取精准合理sl300滑块联轴器价格。

　　联轴器厂家简介

　　恒信彩位于美丽的太湖之滨——无锡市滨湖区蠡鸿工业园。这里交通便捷，风景秀丽，得龙山、太湖之灵气，滋润着企业茁壮成长。我司产品：SWC250WD万向节联轴器，MT2梅花联轴器，DJM06膜片连轴器，WGP7制动盘鼓形齿式联轴器，kc8020滚子链联轴器，js7弹簧连轴器，zl12尼龙齿式联轴器。适用在：成型机，矿厂绞车，夹具传动，冷却机，压缩机。公司通过超新设备的引进和技术创新为动力，不断发展，为客户提供超优质的产品与服务。我们怀感恩之心，愿与新老客户携手合作创新的辉煌。

　　联轴器应用场合

　　十字滑块联轴器一般用于转速n<250r/min，适用于低速、传递载荷大，无剧烈冲击处，比如球磨机，垂直提升机、斗式提升机、塔式提升机、落地式提升机、物料提升机、矿井提升机等设备。

　　设计和选用不正确导致联轴器损坏

　　设计传动系统时,对某些联轴器, 如果不能消除或精确计算确定运转时所产生的附加载荷的影响,也会造成轴或轴承过载而损坏。 对于多数联轴器, 如两轴存在相对径向位移,都会引起一定数量的附加径向裁荷,其值随径向位移增大而增大。有些联轴器还随扭矩的增大而增大。轴向附加载荷主要发生在一些橡胶联轴器中,例如轮胎式联轴器,橡胶套筒联轴器等。 此外, 齿轮联轴器也会产生较大的附加轴向载荷。

　　用于联接动载荷很大的机组, 例如往复式机械, 齿轮轧机等的联轴器, 由于这些机组动载荷的峰值有时高达正常载荷的4.5倍。 如果事先没有掌握载荷变化的规律, 或者未经扭振方面的详细分析计算,也有可能因对动载荷估计不足而导致联轴器过载而损坏。
