产品简介

　　链条联轴器又叫滚子链联轴器，利用公用的双排链联接两个齿数相同的半联轴器。半联轴器使用45#圆钢数控车加工而成，精度高，齿部分采用数控铣床精加工而成，淬火热处理增加齿的硬度，链条分为单排链和双排链，单排链一般用于除尘设备，双排链一般用于联轴器。

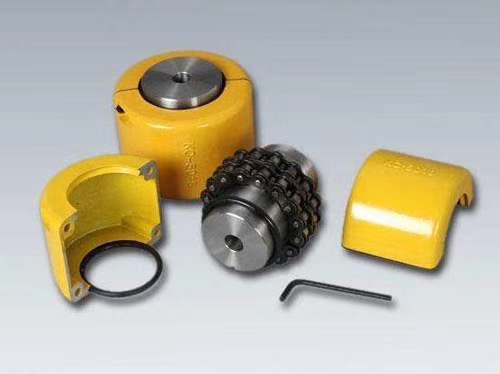

　　链条联轴器根据使用工况区分可以有GL，KC两种型号，可以安装罩壳提高转速，GL是没有国家标准的罩壳，KC系列是由国外传到国内的，是日本标准，在国内比较流行，一般都有现货罩壳。

　　产品特点

　　链条联轴器的润滑性能具有重大影响,无论有无外壳,均应涂润滑脂;半联轴器和罩壳不允许有裂缝,夹渣等影响强度的缺陷;性能优于其他结构型式的联轴器,为国内外广泛采用，滚子链联轴器具有一定补偿性能,但不能减振缓冲,因此不适合有冲击、振动的轴系传动.本联轴器属于无弹性元件挠性联轴器的一种。

　　GL滚子链联轴器规格尺寸表

　　KC链条联轴器标准尺寸表

　　标记示例

　　例：GL12型滚子联轴器

　　主动端：Y型轴孔，A型键槽 d1=105mm,L1=190mm

　　从动端：Y型轴孔，A型键槽 d2=90mm ，L1=170mm

　　GL12联轴器 YA105×190/YA 90×170 GB6069-2002

　　标记示例

　　例：KC5016链条联轴器

　　主动端：Y型轴孔，A型键槽 d1=38mm,L1=45mm

　　从动端：Y型轴孔，A型键槽 d2=35mm ，L1=45mm

　　KC5016联轴器 YA18×45/35*45

　　联轴器选定

　　初步选定联轴器的联接尺寸必须符合主、从动端轴孔和轴伸的要求, 否则还要调整联轴器规格, 以满足两端轴孔和轴伸的需要。主、从动端轴孔直径不相同是普遍现象。这是由于工作机械轴径是按纯扭计算,而电动机的轴径是按扭矩和弯矩计算,因此在相同扭矩时,电机端轴径一般都大于工作机端轴径。在扭矩、转速相同,或允许的条件下,主,从动端轴径不相同时,应按大轴径选择。

　　在新设计的传动轴系中应采用GB3852中规定的轴孔型式:

　　Y型一一长圆柱形轴孔:

　　J型一一有沉孔的短圆柱形轴孔

　　J,型一一无沉孔的短圆柱形轴孔;

　　Z型一一有沉孔的圆锥形轴孔;

　　Z1型一一无沉孔的圆锥形轴孔。

　　为减少品种,提高通用性和互换性水平,推荐采用Y型轴孔。

　　联轴器安装

　　动力压入法是指采用冲击工具或机械来完成轮毂向轴上的装配过程,一般用于轮毂与轴之间的配合是过渡配合或过盈不大的场合。安装现场通常用手锤敲打的方法,方法是在轮毂的端面上垫放木块、 铅块或其它软材料作缓冲件,依靠手锤的冲击力,把轮毂敲入。这种方法对用铸铁、淬过火的钢、铸造合金等脆性材料制造的轮毂,有局部损伤的危险,不宜采用。这种方法同样会损伤配合表面,故经常用于低速和小型联轴器的装配。

　　链条联轴器价格

　　我司承诺：所有产品均严格按照国标质量生产，在保证链条联轴器品质的同时宝亮机械能给客户更大的优惠，质量上我司不会参假降配自损口碑，价格上不是市场最低价，但是会让您体会到经济实惠!公司对部分联轴器有优惠政策，且备有大量的库存现货，也可以根据客户图纸定做加工，长期合作客户及批量购买的客户优惠力度更大，详细的优惠信息及优惠力度，请联系我司业务人员，24小时服务电话：15371084710，获取精准合理链条联轴器价格。

　　联轴器厂家介绍

　　恒信彩创于2003年，坐落在风景秀丽、人杰地灵、经济发达、交通便利的江南名城——江苏省无锡市我们专业生产：SWC225WH万向节，LXS9双法兰星型连轴器，JMII5叠片联轴器，WG7齿式联轴器，GL10链条式联轴器，js101弹簧连轴器，LXZ12制动轮型尼龙柱销连轴器。应用范围：干燥机，橡胶机械，机架辊，浓缩机，电厂球磨机。宝亮机械成功地为国内五百多家客户提供传动配套，产品远销美国、日本、朝鲜、越南、印度等国家和地区。热忱欢迎海内外朋友，专家来我公司莅临指导，考察与洽谈。

　　联轴器应用领域

　　链条联轴器适用皮带输送机，刮板输送机，垂直提升机械不宜选用。产品举例：汽轮机，研磨机，造粒机，分散机，压延机，复合机。

　　弹性联轴器的弹性元件

　　弹性联轴器的弹性元件分为金属弹簧式和非金属弹簧式,金属弹性元件一般为各种型式的钢板弹簧或螺旋弹簧,通常选用高强度的弹簧钢作弹簧材料,如60Si2Mn,50CrVA等。

　　金属弹性元件强度较高, 传递载荷能力大, 使用寿命长,弹性模量大而稳定,受温度影响小,但成本较高。金属弹性元件可制成定刚度和变刚度两种,刚度的变化一般是靠弹性元件受载时的变形实现的。
